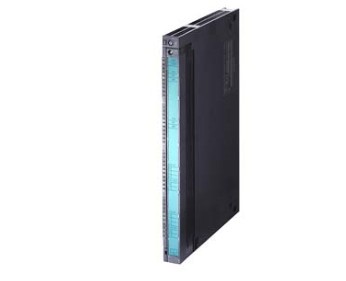

FM450-1计数器模板 6ES7450-1AP00-0AE0

西门子FM450-1计数器模板 6ES7450-1AP00-0AE0，西门子FM450-1计数器功能模块，

FM 450-1是实现简计数任务的单通道计数器模板。可在SIMATIC S7-400中使用。

应用包括：

• 装配和装卸设备
• 塑料机械
• 机械制造
• 造纸机械
• 纺织机械
• 包装机械

6ES7450-1AP00-0AE0 SIMATIC S7-400，FM 450-1功能模块，用于计数功能，带2 通道，包括组态包光盘

通过FM 450-1为编码器提供电源。

该模板具有下列机械特性：

• 设计紧凑：
  坚固的塑料机壳里包括：
  • 故障指示灯(INTF/EXTF)
  • 指示计数器的运行（CR）和计数方向（DIR）的指示灯
  • 数字量输入和输出模块用的指示灯
  • 信号模板上的前连接器
  • 前盖上的标签区。
• 安装方便：
  把模块简单地安装在机架上并用螺丝拧紧。通过前连接器上的编码元件使之适配。
• 用户友好的接线：
  通过插入式前连接器来对模板接线。第一次插入时，模块上的编码元件与之啮合，这样该连接器以后只能插入同类型的模块。更换模块时，对于新的同类型模块，可原封不动保持前连接器的接线状态。

组态软件包

组态所需的组态软件包包括：

• 手册
• 参数赋值的屏幕格式
• 与CPU进行数据交换的标准功能块

该模板通过下列方式减轻CPU的负担：

• 每个通道可以直接连接一个增量编码器
• 通过集成数字量输入直接连接门控信号（光栅等）
• 通过集成数字输出模块实现比较功能和响应输出

功能如下：

• 2 个通道用于增计数或减计数；各 32 位
• 计数频率最高达 500 kHz （用于 RS422 编码器）
• 计数范围 0 至 32 位或 ±31 位,根据要求设置
• 单次或周期计数
• 单倍、双倍或四倍
• 可以连接到增量编码器；例如起动器，24V编码器或RS422编码器(5V)
• 用电平进行门控
• 通过数字输入进行设置
• 可用预先设定的起始值装载计数器
• 通过两个用户可定义的参考值进行比较
• 当达到参考值、过零或超范围运行（可以选择）时作出中断响应
• 由比较功能控制的输出信号（24V 电平）：可选择脉冲宽度，或者从比较值到计数极限值的连续信号。

标准功能块
CNT_CTRL (FC 0)	控制 FM 450-1 计数器
DIAG_INF (FC 1)	用于提供 FM 450-1 的诊断信息




运行模式

在直接可连接的门控信号控制下，FM 450-1 计数器能够按照最高 500 kHz 的频率检测增量编码器所发的脉冲。它分析脉冲方向，并且在各个通道上独立地将各自实际值与两个可以规定的比较值进行比较。

通过两种方式对过程输出响应：

• 数字量输出:
  可以通过一个公用寄存器来选择数字输出的最小脉冲或电平转换。
• 底板总线:
  FM 450-1 可通过集成底板总线向 CPU 发送中断信号。

工作模式
连续计数	门开启后，从起始值起，在上下两个极限值之间不停地计数。
单次计数	门开启后, 根据主计数方向，系统从起始值开始正计数或倒计数。 主计数方向为增计数：从 0 计到编程设定的极限值。 主计数方向为减计数：从编程设定的起始值计到 0。
周期计数	门开启后，从起始值开始，根据主计数方向，在编程设定的范围内循环计数。 主计数方向为增计数：循环性地从 0 计到编程设定的上限值减1。 主计数方向为减计数：循环地从编程设定的起始值计到 1。
