软启动器工作原理

软起动器(软启动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软启器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，
电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，
为电动机正常运转提供额 定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，
又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，
转数逐渐下降到零，避免自由停车引起的转矩冲击。

保护功能
(1)过载保护功能：软起动器引进了电流控制环，因而随时跟踪检测电机电流的变化状况。
通过增加过载电流的设定和反时限控制模式，实现了过载保护功能，使电机过载时 ，关断晶闸管并发出报警信号。
(2)缺相保护功能：工作时，软起动器随时检测三相线电流的变化，一旦发生断流，即可作出缺相保护反应。
(3)过热保护功能：通过软起动器内部热继电器检测晶闸管散热器的温度，一旦散热器温度超过允许值后自动关断晶闸管，并发出报警信号。
(4)其它功能：通过电子电路的组合，还可在系统中实现其它种种联锁保护。

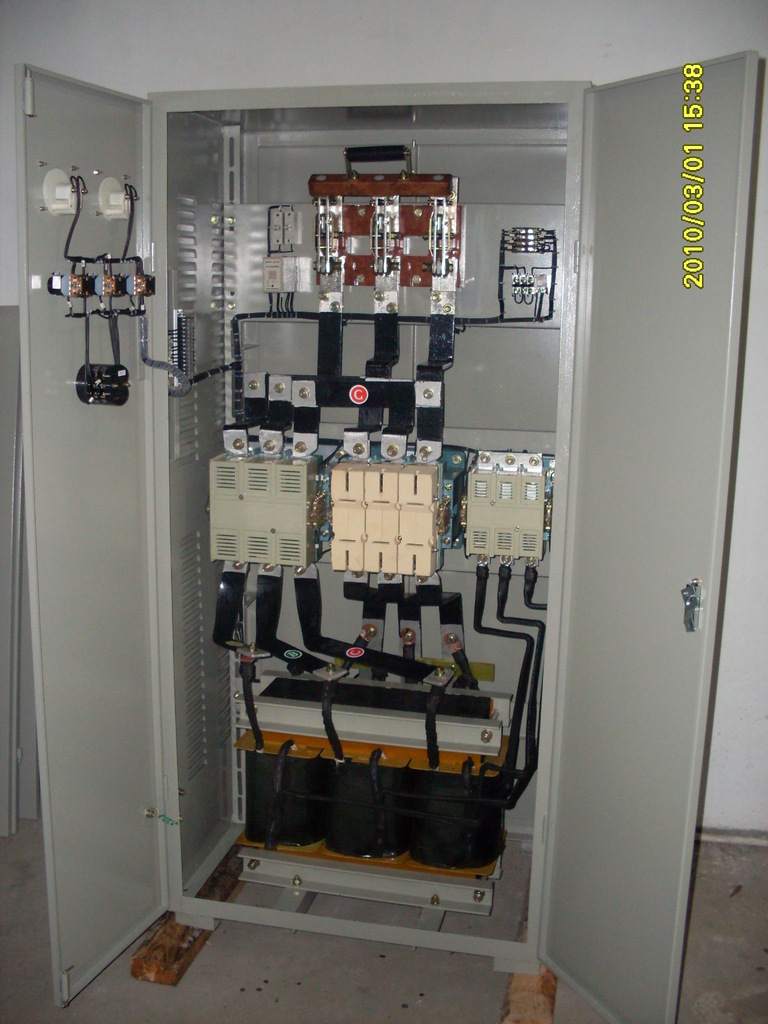

       1. 适用范围

        1.1 XJ01系列自藕减压起动箱适用于交流50Hz,额定工作电压380V,容量300KW及以下三相鼠笼型感应式电动机作为不频繁降压启动用。

        广泛应用于冶金.石油.化工.矿山.建筑及环保等所有工业领域的电机传动设备。

        产品结构简单，经济实用，操作简便，并有过载保护。
